차세대 Kairos Core 2000 및 200 메인프레임은 라이브 비디오에 대한 전례 없는 혁신을 달성합니다. 라이브 비디오 제작 플랫폼은 유연한 시스템 구성 및 운영을 허용하여 향상된 비디오 품질과 생산성을 제공합니다.
KAIROS는 베이스밴드 신호(12G/3G/HD-SDI)* 1 과 IP 패킷(ST 2110, NDI ® 고대역폭, 스트리밍) 입출력을 완벽히 지원합니다. RTP, RTMP, RTSP 외에도 SRT* 2 스트리밍 프로토콜을 지원하여 뛰어난 안정성과 보안성을 제공합니다. 또한 8개의 입력 채널과 2개의 출력 채널을 갖추고 있으며, 각 채널은 선택한 프로토콜로 설정할 수 있습니다. 오디오 입출력은 NDI ® 고대역폭 및 SRT의 경우 각각 16채널, RTMP 및 RTSP의 경우 각각 8채널을 지원합니다.* 3
*1: KAIROS 소프트웨어 V1.6 이상 및 SDI I/O 보드 AT-KC20M1이 필요합니다. *2: SRT는 Secure Reliable Transport의 약자입니다.*3: RTSP의 경우 입력만 지원됩니다. RTSP 입력은 AW-HE130W/K(단종) 및 AW-HR140 PTZ 카메라에서는 작동하지 않습니다.* NDI ® 는 비디오 연결 기술로, Vizrt NDI AB의 상표로 미국 및 기타 국가에서 등록되어 있습니다.
이 기능을 사용하면 필요에 따라 비디오 입력을 비디오 스트림 상태와 유휴 상태 간에 네트워크 스위치로 자동 전환하여 KAIROS가 가상으로 더 많은 수의 입력 소스를 처리할 수 있습니다. 이를 통해 KAIROS가 동시에 수신할 수 있는 비디오의 대역폭 제한을 고려할 필요가 없으며, KAIROS가 Kairos Core 자체의 최대 입력 수보다 더 많은 수의 입력을 가상으로 처리할 수 있습니다.
예를 들어, 4K에서 Kairos Core 2000(AT-KC2000)은 최대 8개의 입력을 갖지만 각 제어판의 장면, 레이어 또는 버튼에 사실상 64개의 비디오 소스를 할당할 수 있습니다.
스마트 라우팅에서 설정된 가상 비디오 입력을 각 컨트롤 패널의 장면, 레이어, 버튼에 미리 할당함으로써 KAIROS는 라이브 프로덕션 중에 장면을 전환하거나 버튼을 눌러 거의 지연 없이 유휴 상태에서 스트리밍으로 전환하고 PGM에 출력할 수 있습니다. 가상 입력 비디오 소스는 멀티뷰어에서 썸네일로 지정할 수도 있어 입력이 많더라도 원활한 비디오 제작이 가능합니다.
스마트 라우팅 입력 소스는 상태 표시 왼쪽에 Ⓐ 표시가 있습니다. 회색 표시가 있는 소스는 가상 입력이고 녹색 표시가 있는 소스는 출력에 사용할 수 있는 비디오 신호 입력입니다.

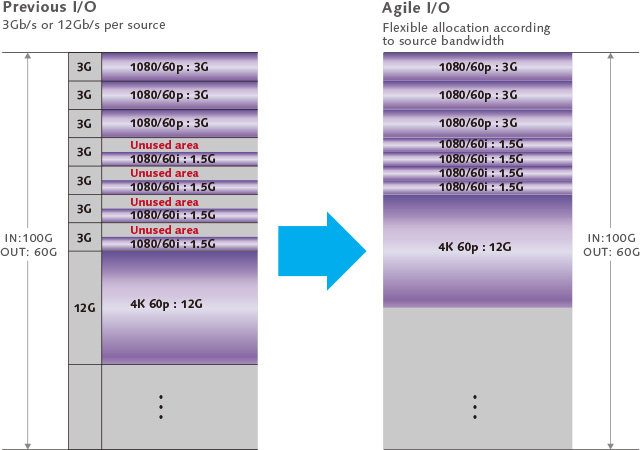

KAIROS의 입출력 기능은 비디오 소스의 대역폭에 따라 GPU I/O 기능을 유연하게 할당하는 “Agile Input Routing” 기능으로 확장 및 강화되었습니다.예를 들어 ST 2110 네트워크를 통해 단일 메인프레임 Kairos Core 2000은 최대 64개 입력/40개 출력*을 동시에 연결할 수 있습니다.이를 통해 더 많은 장면과 더 많은 입력 소스가 있는 대규모 라이브 프로덕션에서 사용할 수 있습니다. KAIROS는 시스템에 연결해야 하는 입력 제한을 제거하고 ST 2110 네트워크와 SDI, NDI® High Bandwidth, SRT 및 기타 스트리밍 입력과같은 다른 입력을 보다 효율적으로 사용할 수 있습니다 .
4K/HD와 같은 다양한 해상도의 표준 비디오 형식을 혼합하여 사용할 수 있습니다. 입력의 I/P 변환을 통해 1080/59.94i 및 1080/50i 인터레이스 비디오 입력/출력을 사용할 수 있습니다. V1.8부터 더 많은 해상도가 지원되어 현존하는 거의 대부분의 비디오 해상도에 대응 가능합니다.
4K(3840 x 2160)
FHD(1920×1080)
HD(1280 x 720)
SD NTSC* (720 x 480)
SD PAL* (720 x 576)
2K* (2048 x 1080)
4K* (4096 x 2160)
16:9* (1366 x 768, 1600 x 900)
4:3* (640 x 480, 1024 x 768, 1400 x 1050, 1600 x 1200)
16:10* (1280 x 800, 1440 x 900, 1680 x 1050, 1920 x 1200, 3840 x 2400)
5:4* (1280 x 1024)
YCbCr 4:2:2 – 8/10/12비트
YCbCr 4:4:4 – 8/10/12 비트*
RGB – 8/10/12 비트*
RGBA – 8/10/12 비트*
키 – 8/10/12 비트*
60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p
60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p, 60i, 59.94i, 50i
59.94i
50i
* 소프트웨어 버전 1.8이 필요합니다. IP 입력/출력으로만 지원됩니다.
앞서 언급한 비디오 입력 및 출력 외에도 KAIROS는 4K/HD와 호환되는 Kairos Core 2000(디스플레이 포트)용 멀티뷰어 출력 4개를 갖추고 있습니다. 디스플레이 레이아웃은 자유롭게 사용자 정의하여 나만의 템플릿으로 저장할 수 있으며, 각 화면의 최대 36개 화면 이미지를 4개 화면에 표시할 수 있습니다. 이 멀티뷰어는 RAM/클립 플레이어와 장면 및 AUX 출력도 표시할 수 있습니다. 오디오 레벨 미터도 표시할 수 있습니다.
내장된 RAM 플레이어, 클립 플레이어, 오디오 플레이어를 통해 영상을 로드된 비디오/오디오 파일로 재생할 수 있습니다. 클립/RAM 플레이어에 플레이리스트 기능이 추가되었습니다. 또한 정지 사진 저장 기능이 있습니다. 시스템 소프트웨어 V1.5를 사용하면 KAIROS 입출력 비디오를 RAM 플레이어에서 정지 이미지와 비디오 클립으로 캡처할 수 있습니다.
압축되지 않은 이미지를 재생할 수 있어 배경 비디오 루프 재생 및 플라잉 로고와 같은 비교적 짧은 비디오를 재생하는 데 적합합니다. 녹화 시간은 Kairos Core 2000의 RAM 용량에 따라 달라지며, 소재 이미지 해상도와 채널 수(최대 8채널)에 따라 증가합니다. 클립은 외부에서 가져와 내부 SSD에 저장합니다.
오디오가 포함된 압축 비디오 파일을 재생할 수 있어 상업용 영상과 같은 비교적 긴 클립을 재생하는 데 적합합니다. 클립은 외부에서 가져와 내부 SSD에 저장합니다. AVC-Intra, H.264, Avid DNxHD 비디오 파일 형식을 지원합니다. 또한 Apple ProRes*도 지원됩니다.
오디오 파일을 재생할 수 있습니다. 지원되는 파일 형식은 WAV, MP3, Ogg, FLAC 및 AIFF입니다. WAV가 아닌 파일은 업로드 시 WAV(48kHz/24bit)로 변환됩니다.
* 인터레이스 비디오 포맷의 압축 비디오 파일은 지원되지 않습니다.참고: 압축 비디오 파일을 재생하는 것은 비디오 해상도, 비디오 파일이 만들어진 NLE 시스템, Kairos Core CPU의 성능에 따라 달라집니다. 제작을 시작하기 전에 Kairos에서 비디오 파일 재생 기능을 확인하세요.
KAIROS는 IP 기반 동기화인 PTP(Precision Time Protocol) 동기화를 지원하며 ST 2110 시스템 전체를 완벽하게 관리할 수 있습니다. GbE(기가비트 이더넷) 포트 연결에서도 PTP 동기화를 지원합니다.
ST 2110-30(AES67) 외에도 게이트웨이 포트를 통한 SDI 임베디드 오디오, NDI ® 고대역폭, SRT/RTMP/RTSP 오디오 입출력이 지원됩니다. 또한 멀티뷰어에 오디오 레벨 미터 디스플레이, 클립 플레이어 오디오 출력 및 출력 오디오 라우팅을 지원하는 기능이 추가되었습니다.
AT-SF005 오디오 믹서 옵션은 오디오 믹싱 기능을 추가합니다. 비디오 소스당 최대 16개 채널(스테레오/모노)의 조정, 믹싱, 라우팅 및 뮤팅이 가능합니다. 또한 마스터 레벨 조정 및 톤 제너레이터가 장착되어 있습니다.버전 1.2.2부터 PFL(Pre-Fader Listen) 및 오디오 모니터 출력이 지원됩니다. 다양한 다른 기능도 추가되었습니다.
오디오 믹서에 대한 인터페이스로 KAIROS Alliance 파트너인 SKAARHOJ의 Panasonic 특별 모델 Wave Board(PAN-WB-V2B-BU)를 사용할 수 있습니다.자세한 내용은 여기를 참조하세요 .
기존의 하드웨어 기반 스위처와 달리 KAIROS는 ME 또는 키의 수에 제한이 없습니다. GPU 용량이 허용하는 대로 레이어를 추가할 수 있어 표준 이미지 편집 앱의 레이어와 유사하게 키를 설정하고 자유롭게 확장할 수 있습니다.특히 Kairos Core 2000은 GPU 비디오 처리 용량을 늘려 레이어 수를 크게 늘려 더 복잡하고 고급 비디오 표현을 가능하게 했습니다.시스템 소프트웨어 V1.5에는 2.5D DVE 지원(X, Y, Z축을 사용한 회전 및 위치 조정)이 포함되어 있습니다.
키뿐만 아니라 다양한 효과로 레이어를 추가할 수 있습니다. 내장된 타이틀 생성기를 사용하면 타이틀을 만들 수 있습니다.
HTML5 그래픽이 이제 지원되어*, 파일을 변환하지 않고도 악보와 다른 그래픽을 KAIROS에 직접 입력하거나 수정 없이 웹 브라우저/페이지를 비디오 소스로 사용하여 KAIROS에서 웹을 조작할 수 있습니다. Singular live와 Viz Flowics에서 KAIROS로 직접 입력할 수 있게 되어 실시간으로 더 다양한 공연을 만들 수 있습니다.
* V1.8 이상과 호환됩니다.
V1.7부터 여러 가지 새로운 효과가 추가되어 매개변수를 사용하여 효과를 조정할 수 있습니다.
KAIROS가 제공하는 다양한 효과/수정의 조합을 만드는 예:

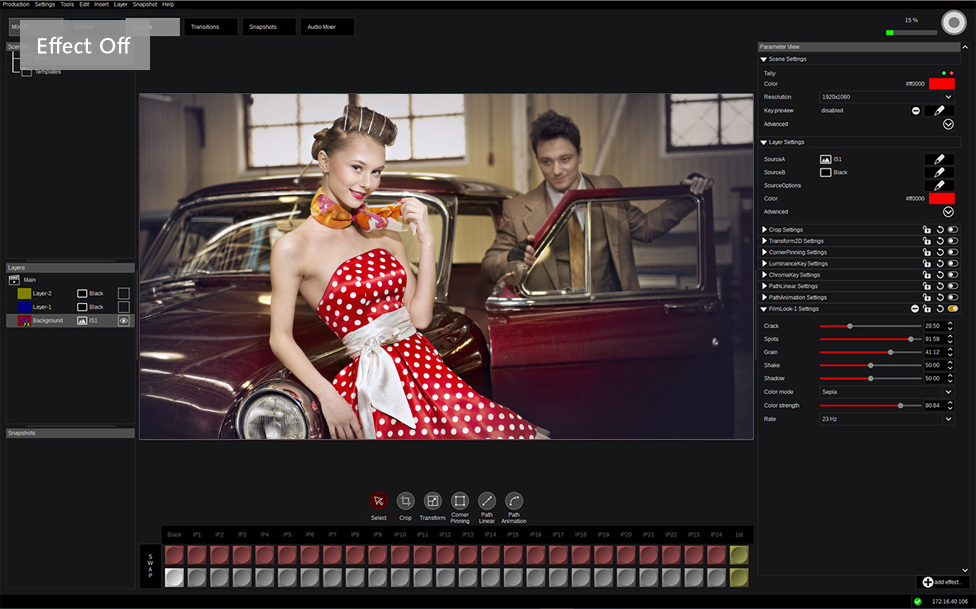

필름 룩 효과와 YUV 보정을 사용하여 필름 룩을 표현합니다.
* 본 조작 화면은 설명 목적으로만 사용되었으며, 실제 조작 화면과 다릅니다.
예를 들어: 글로우 효과
Canvas 기능은 표준 16:9 포맷 외에도 벽면 디스플레이용 32:9와 같은 특수 포맷으로 비디오를 제작할 수 있습니다. AT-KC2000/2000S1에서는 최대 12K(66M 픽셀) 해상도가 지원됩니다. 자유롭게 사용자 정의할 수 있는 멀티뷰어로 고유한 화면 비율의 비디오를 그대로 표시할 수 있습니다.
KAIROS 처리 지연은 1프레임만큼 낮을 수 있습니다. 스포츠 및 콘서트 공연은 액션을 그대로 유지한 채 제공할 수 있습니다.각 채널에 대해 가변 프레임 지연(1프레임 단계당 1~20프레임)을 수행할 수 있으며 소스 간의 프레임 지연 차이를 조정할 수 있습니다.
직관적이고 사용하기 쉬운 GUI를 특징으로 하는 Kairos Creator(AT-SFC10) PC 소프트웨어에서 KAIROS의 다양한 설정 및 작업을 수행할 수 있습니다. 터치 컨트롤 패널 소프트웨어(소프트웨어 키) AT-SFTC10*을 사용하면 터치 패널 모니터에 멀티뷰 화면을 표시하여 보다 직관적인 멀티 작업이 가능합니다.
* KAIROS 소프트웨어 버전 1.5 이상에서 지원됩니다.
각 버튼에 기능을 자유롭게 할당할 수 있는 “KAIROS 컨트롤” 컨트롤 패널은 환경에 맞는 크기로 24XP와 12XP의 두 가지 모델에서 선택할 수 있습니다. 대규모 시스템에서 공간 절약형 컴팩트 시스템까지 고객은 촬영 및 운영 환경에 가장 적합하거나 익숙한 운영 방식을 선택하여 직관적이고 자유로운 영상 제작이 가능합니다.
KAIROS Alliance 파트너인 SKAARHOJ의 Panasonic 특별 모델 Master Key One과 Master Key 48도 사용할 수 있습니다. 자세한 내용은 여기를 참조 하세요 .
최대 두 개의 Kairos Core를 단일 Kairos Control Panel 또는 단일 Kairos Creator에서 작동할 수 있습니다. 한 제어판의 버튼을 첫 번째와 두 번째 Kairos Core에 모두 할당하여 두 Kairos Core의 비디오와 자료를 단일 제어판에서 쉽게 작동할 수 있습니다. 또한 두 Kairos Core의 설정은 Kairos Creator에서 구성할 수 있으며, 장면과 전환과 같은 다양한 설정*을 두 Core 간에 하나의 GUI에서 쉽게 반영할 수 있습니다.
전체 프로덕션 및 환경 파일을 저장/동기화할 수 있는 Kairos Core Manager와 달리 설정은 언제든지 서로에게 반영될 수 있습니다. 이를 통해 여러 Kairos Core 유닛을 사용하는 경우와 같이 많은 소스와 소재를 사용해야 하는 대규모 이벤트에서 KAIROS를 작동하기가 더 쉬워집니다.
* 다음 기능을 사용하면 Kairos Creator GUI에서 두 Kairos Cores 간에 설정을 반영할 수 있습니다.・장면 ・전환 ・스냅샷 ・매크로 ・FX 입력 ・컬러 매트 ・Kairos Painter

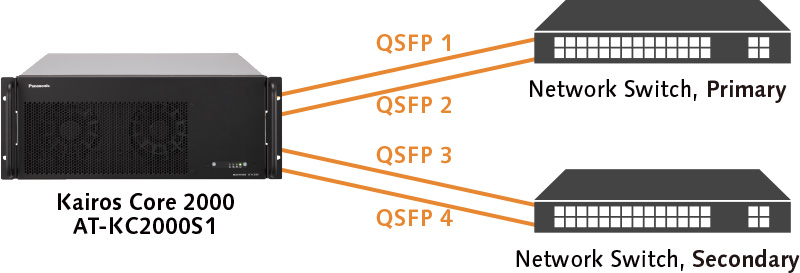

KAIROS는 이제 메인프레임을 위한 Kairos Core 중복성, 네트워크를 위한 ST 2022-7 중복성, 중복 전원 공급 장치 등 세 가지 중복 기능을 제공하여 안전성을 더욱 강화합니다.
참고: Kairos Control에서 REST API를 사용하여 두 Kairos Core 메인프레임 간에 전환합니다. Kairos Creator에서 수동 전환을 위해 GUI 메뉴에 IP 주소를 입력합니다.Prod, Env 및 비디오/정지 이미지 파일은 Kairos Core 1과 2 간에 공유되지 않습니다.
참고: 중복 작업 중에 입력 수는 동일하게 유지되지만 출력은 절반으로 줄어듭니다.
참고: 중복 작업 중에 입력/출력 개수는 절반으로 줄어들지 않고 동일하게 유지됩니다.
시스템 로그는 문제 발생 시 참조할 수 있도록 장비 상태 및 작동 로그를 기록합니다. 시스템 소프트웨어 V1.5에는 GUI 화면 경고(팬 속도, 전원 장치 등)를 포함한 시스템 로그에 대한 확장 지원이 포함되어 있습니다.
IP 주소는 기기 보기에 표시되며 다른 기기와 동일한 방식으로 구성할 수 있으므로, 예를 들어 파나소닉 카메라와 함께 사용할 경우 설정이 더 쉽습니다.
* V1.8 이상과 호환됩니다. (EasyIP 모드만 해당)
KAIROS는 IT 기반 오픈 아키텍처 플랫폼으로, 추가 소프트웨어로 기능 확장 및 외부 장치 제어를 가능하게 하여 높은 유연성과 확장성을 제공합니다. 다양한 기능 옵션을 사용하여 효율적인 시스템 설계를 제공합니다. 외부 프로토콜 지원은 지속적으로 진화하고 있으며 Kairos의 유연성은 향후 시스템 확장 및 통합을 가능하게 할 것입니다.
SNMP가 V1.7에서 지원되는 프로토콜 목록에 추가되었습니다. 이제 다음 KAIROS 상태를 네트워크를 통해 연결된 외부 장치에서 볼 수 있으며, 알림이 생성될 때 알림을 설정하는 기능과 같이 작업을 외부 장치와 원활하게 연결할 수 있습니다.
이는 단순화된 방식으로 네트워크 관리를 수행하기 위한 프로토콜입니다. 원래는 원격 모니터링 목적으로 사용되었지만, 현재는 안전한 시스템 운영 및 문제 해결의 관점에서 라이브 방송을 위해 설계된 방송 시스템에 통합되고 있습니다. SNMP를 사용하면 네트워크 장애 발생 시 장치를 식별할 수 있어 신속한 장애 복구에 유용합니다.
SNMP 트랩
SNMP 가져오기
Ross Xpression 실시간 모션 그래픽을 제어하기 위해 RossTalk 프로토콜이 지원됩니다(옵션인 AT-SFE01 소프트웨어 키).
* RossTalk, Ross 및 Xpression은 Ross Video Limited의 상표 또는 등록 상표입니다.
KAIROS는 무한히 확장되는 IT 생태계를 활용하여 추가 소프트웨어와 외부 기기의 연결을 통해 기능을 쉽게 확장합니다. 이러한 연결을 가속화하기 위해 파나소닉은 IT 회사, 비디오 장비 제조업체 및 공급업체와의 협업을 촉진합니다.
